电压驻波比回波损耗发射功率反射功率对应数字表

作者：讯罗通信来源：无线对讲系统发布时间：2016-12-08

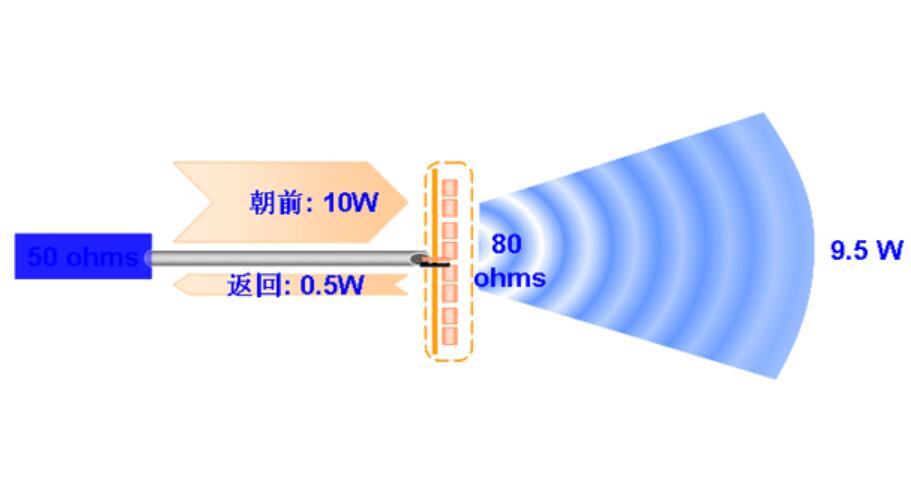

对讲机或车台天线的电压驻波比和反射损耗、传输损耗、传输功率、反射功率有怎样的对应关系呢。请看下图

驻波比  反射损耗  传输损耗  电压反射系数传输功率  功率反射
         (dB)       (dB)       (COEFF)       (℅)       (℅)
1.00       .00       .000       .00       100.0          .0
1.01       46.1       .000       .00       100.0          .0
1.02       40.1       .000       .01       100.0          .0
1.03       36.6       .001       .01       100.0          .0
1.04       34.2       .002       .02       100.0          .0
1.05       32.3       .003       .02       99.9          .1
1.06       30.7       .004       .03       99.9          .1
1.07       29.4       .005       .03       99.9          .1
1.08       28.3       .006       .04       99.9          .1
1.09       27.3       .008       .04       99.8          .2
1.10       26.4       .010       .05       99.8          .2
1.11       25.7       .012.       .05       99.7          .3
1.12       24.9       .014       .06       99.7          .3
1.13       24.3       .016       .06       99.6          .4
1.14       23.7       .019       .07       99.6          .4
1.15       23.1       .021       .07       99.5          .5
1.16       22.6       .024       .07       99.4          .6
1.17       22.1       .027       .08       99.4          .6
1.18       21.7       .030       .08       99.3          .7
1.19       21.2       .033       .09       99.2          .8
1.20       20.8       ..036       .09       99.2          .8
1.25       19.1       .054       .11       98.8          1.2
1.3       17.7       .075       .13       98.3          1.7
1.4       15.6       .12       .17       97.2          2.8
1.50       14.0       .177       .20       96.0          4.0
1.60       12.7       .238       .23       94.7          5.3
1.70       11.7       .302       .26       93.7          6.7
1.80       10.9       .370       .29       91.8          8.2
1.90       10.2       .440       .31       90.4          9.6
2.00       9.5       .512       .33       88.9          11.1
3.00       6.0       1.294       .50       76.0          25.0
4.00       4.4       1.930       .60       64.0          36.0
5.00       3.5       2.553       .67       55.6          44.4
6.00       2.9       3.100       .71       49.0          51.0
7.00       2.5       3.590       .75       43.7          56.2
8.00       2.2       4.033       .78       39.5          60.5
9.00       1.9       4.437       .80       36.0          64.0
10.00    1.7       4.807       .82       33.1       66.9
15.00    1.2       6.301       .88       23.4       76.6
20.00       .9       7.413       .90       18.1          81.9
25.00       .7       8.299       .92       14.8          85.2
30.00       .6       9.035       .94       12.5          87.5
